Gipszkarton rendszerek
A gipszkarton legfőbb alkalmazási területei:

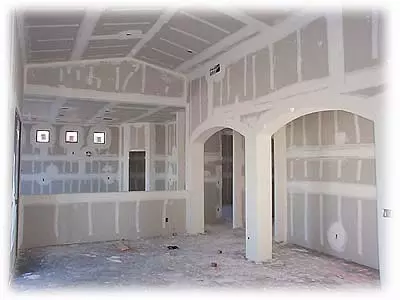

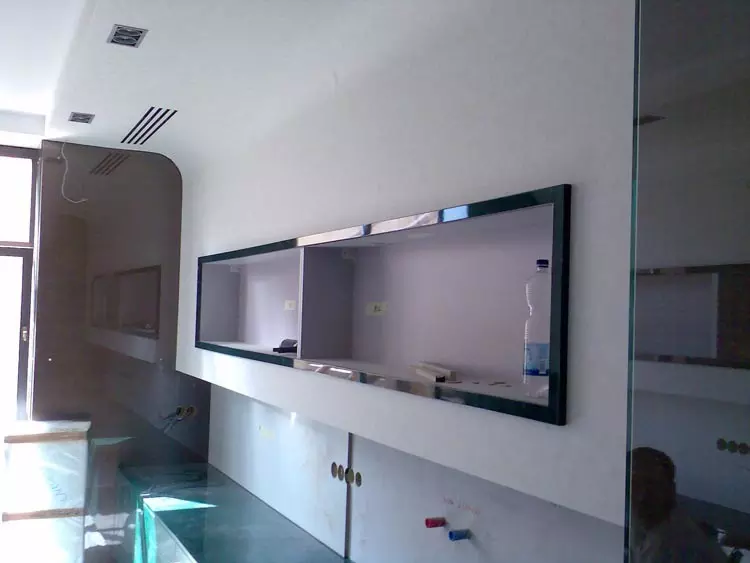

gipszkarton falszerkezet |

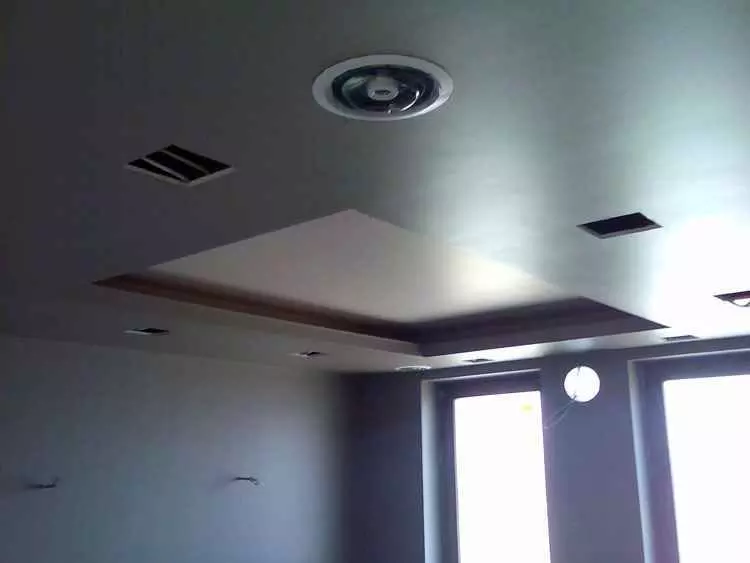

gipszkarton álmennyezet |

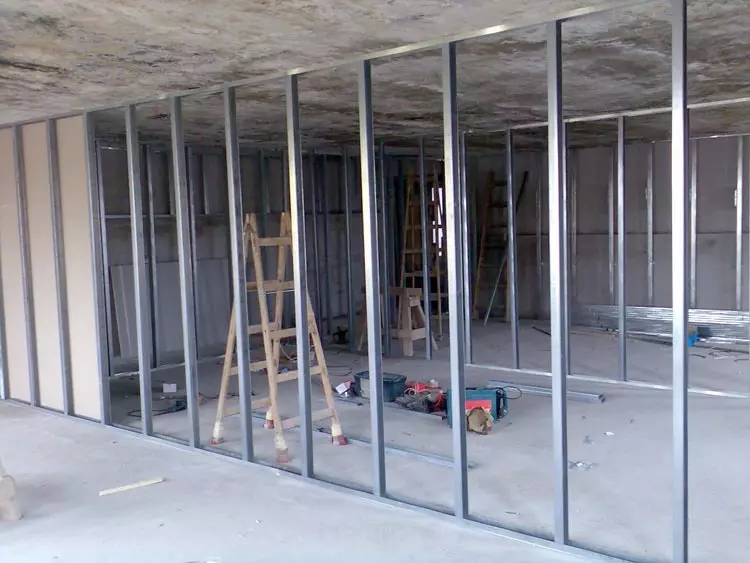

gipszkarton válaszfal |

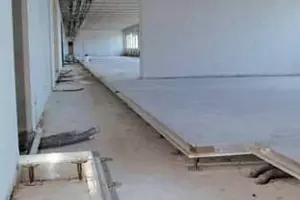

gipszkarton üreges padló |

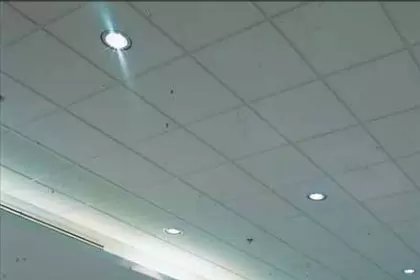

gipszkarton tűzvédelmi boritás |
gipszkarton tetőtéri borítás |
A gipszkarton tulajdonságai, tárolása:
- Éghetetlen gipszmagja jó tűzvédelmi tulajdonságokat biztosit. A 20 % kötött kristályvíztartalom mint beépített tűzoltóvíz működik.
- Költség- és időtakarékos szerkezetek. A kis önsúly egyszerűbb, olcsóbb teherhordó szerkezetek alkalmazását teszi lehetõvé. A szárazépítési technológia gyors, mely megtakarítás munkában és felhasznált anyagmennyiségben.
- A gipszkarton rendszerek jó hangszigetelő képességgel rendelkeznek, mely sokrétű felhasználást tesz lehetővé.
A gipszkarton szakszerű szállítása a gyári raklapos csomagolásban történik. A szállítás során ügyelni kell arra, hogy a raklapok vízszintesen álljanak. A gipszkarton lapokat sík, egyenletes felületen tároljuk és óvjuk a nedvességtől. A nagyméretű lapokat csak élére állítva szállítsuk, melyhez gipszkarton megfogó szerszámot célszerű alkalmazni.
Gipszkarton a tetőtérben

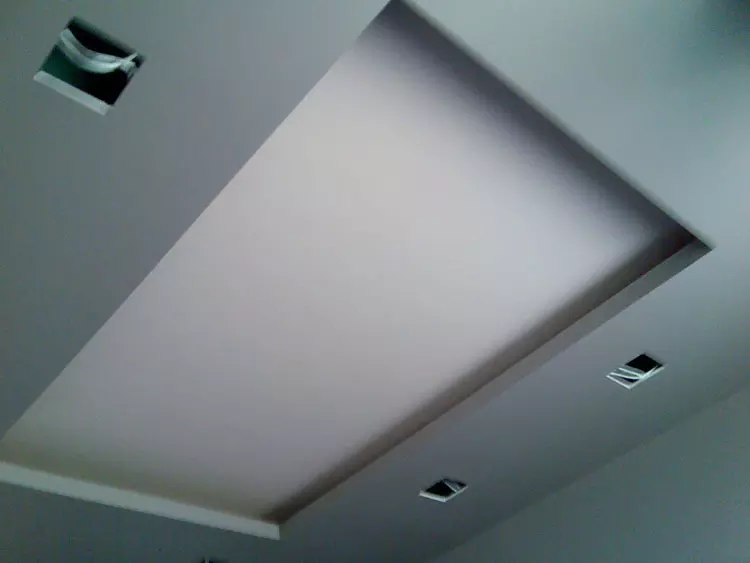

gipszkarton tetőtéri borítás |
Tűzálló gipszkarton
tűzálló gipszkarton, Rigips |
/ torokgeren-dához / keret-álláshoz közvetlen felfüggesztõvel készül.
Rögzítés más szerkezethez a fogadó szerkezetnek megfelelõ rögzítő elemmel. A szerelőléceket (D611) ill. a szerelőprofilokat (D612) közvetlen felfüggesztővel a kívánt síkba igazítjuk és rögzítjük. A gipszkarton építőlemezek fektetése a szerelőlécekre (D 611), szerelőprofilokra (D 612) merőleges kell legyen. Homloklap-illesztés szerelőlécen (D 611), szerelőprofilon (D 612) úgy kell történjen, hogy a szomszédos illesztések legalább 400 mm-rel el legyenek tolva egymástól. A homloklapillesztést Uniflott-tal fugafedő papírcsík nélkül hézagolhatjuk .
Az építőlemezek szélétől legalább 10 mm távolságban csavarozunk. A gyorsépítő csavarok távolsága a mennyezet esetén max. 170 mm, a szarufa borítása esetén max. 150 mm, a térdfalon max. 250 mm (ÖNORM B 3415). Többrétegű borítás esetén az első lapréteg elhelyezésekor a rögzítési távolságok háromszorosára növelhetők, amennyiben a második réteget még aznap felerősítjük. Gyorsépítő csavarok alkalmazása fa- és fém vázszerkezethez Gipszkarton építőlemez Fa vázszerkezet Fém vázszerkezet
15 mm TN 35 TN 25, 2 x 15 mm TN 35 + TN 55 TN 25 + TN 45

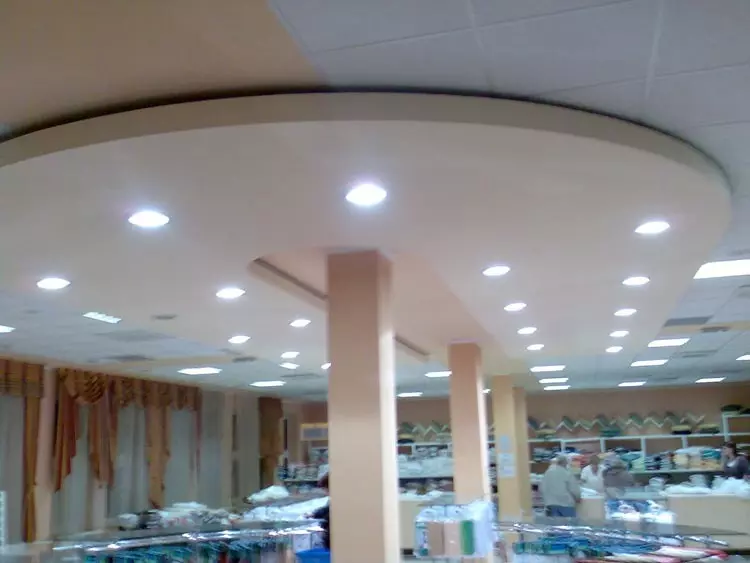

Terhek rögzítése vízszintes gipszkarton felületen
lámpák gipszkarton felületen |
A pontszerű terhek közvetlen az építőlemezhez erősítve < 30 N lehetnek, amennyiben az építőlemez vastagsága legalább 12,5 mm és a rögzítési pontok között 40 cm távolság van.
A megoszló terheket > 30 N/m2 < 200 N/m2 közvetlen a vázszerkezethez erősítsük, amennyiben a pontszerű rögzítések legfeljebb 100 N-nal terheltek. A 200 N/m2-nél nagyobb terheket közvetlen a teherhordó födémhez rögzítjük.
Gipszkarton hézagolás
Fugafedő papírcsík nélkül a kézi felületkiegyenlítés Uniflottal vagy Uniflott impregnálttal történik.
Fugafedő papírcsíkkal a kézi felületkiegyenlítés Fugenfüller Leicht-tel vagy Jointfiller-Super alkalmazásával lehetséges. A csavarfejeket is mindenütt glettelni kell. Kétrétegű borítás esetén az első réteg illesztési hézagait is ki kell tölteni. Kritikus területeken (vágott élek) az optimális hézagképzéshez fugafedő papírcsík használata javasolt. Felületkiegyenlítést akkor szabad végezni, amikor a gipszkarton építőlemezen nem lépnek fel nedvesség vagy hőmérsékletváltozás hatására alakváltozások. A felületkiegyenlítést +10 °C alatti helyiség-hőmérséklet esetén nem szabad elvégezni. A levegő és az épületszerkezet hőmérséklete min. + 5 °C kell legyen.
Igényesebb felületek fugaképzését Knauf Board-Finish-sel javasolt fedni.

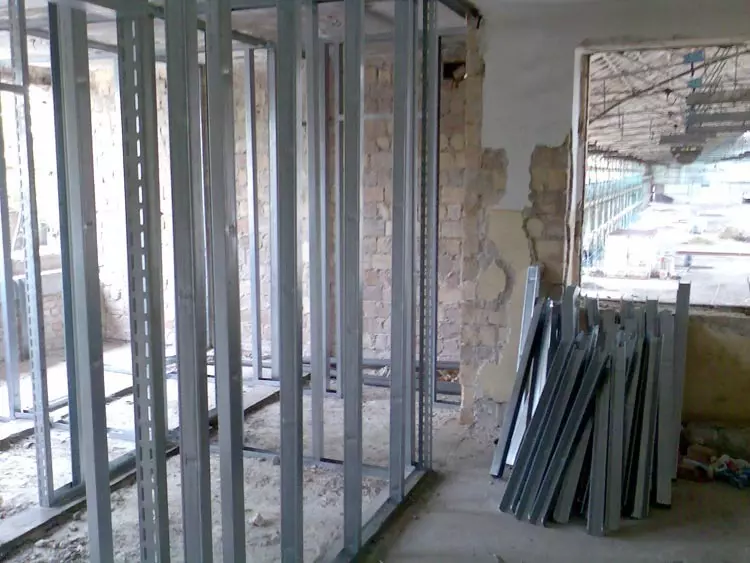

gipszkarton válaszfalak |

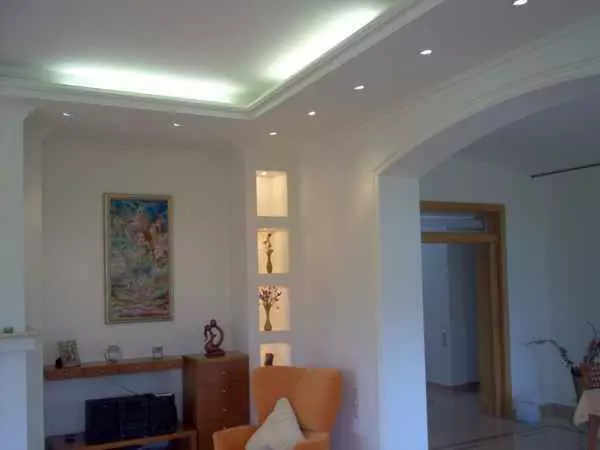

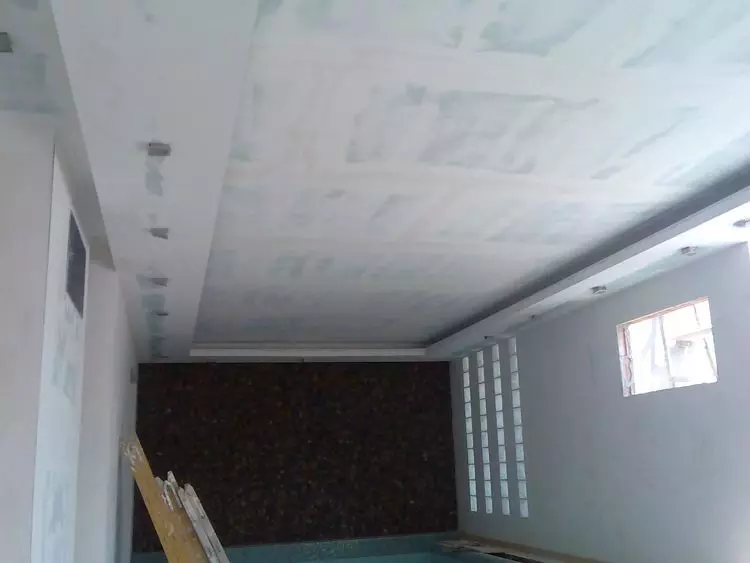

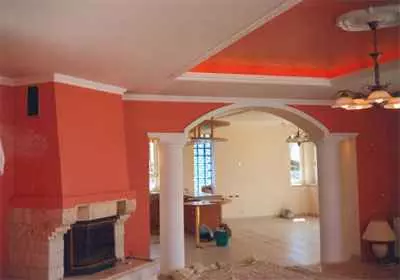

Álmennyezet

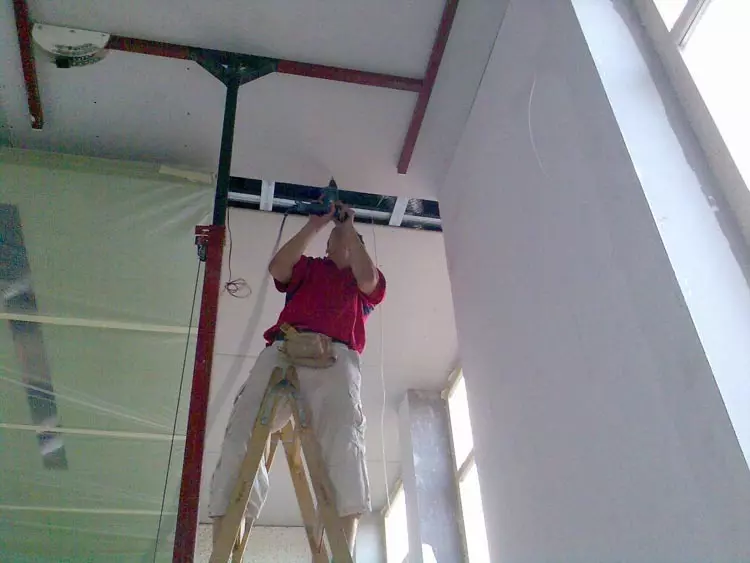

álmennyezet szeréles |
Felfüggesztés horogvégű huzallal, Ankerfix-gyorsfelfüggesztővel, közvetlen felfüggesztővel, nóniuszos felfüggesztővel vagy Anker felfüggesztővel lehetséges. Rögzítés fa födémhez: Knauf gyorsépítő csavarral, vasbeton födémhez: Knauf szeghorgonnyal, más építőanyagokhoz az építőanyagnak megfelelő rögzítő-eszközzel. A tartóváz kettős tartóváz, melyben a profilok tengelytávolságát a borítás súlya és esetleges tűzvédelmi követelmény határozza meg. A gipszkarton építőlemezek elhelyezése a szerelőprofilokra merőlegesen vagy párhuzamosan, tűzvédelmi követelmény esetén csak merőleges helyzetben. A homloklapillesztés profilon legyen legalább 400 mm-es eltolással. A rögzítőcsavarok rögzítési távolságát alábbi táblázat mutatja.

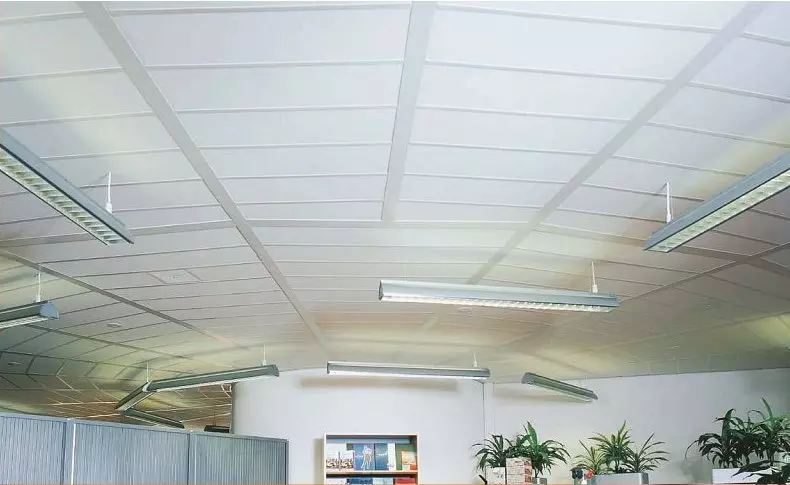

AMF álmennyezet
AMF álmennyezet |
- Az AMF álmennyezet rendszer a leggyakrabban alkalmazott álmennyezeti konstrukció, mert egyesíti a gyors és gazdaságos szerelést.
- Ennél a mennyezeti rendszernél az AMF-álmennyezeti lapok alulról látható fém tartószerkezetben fekszenek.
- A látható profilszélesség a standard kivitelnél 24 mm.
- Ennél tetszetősebb és ezáltal igényesebb mennyezetfelület is kialakítható a keskenyebb, 15 mm talpszélességű látható sínrendszerrel.
- Az AMF álmennyezeti lapok süllyesztett élkiképzése a teljes mennyezetnek újfajta építészeti megjelenést biztosít.
- Minden egyes AMF álmennyezeti lap egyenként kiemelhető és ezáltal az álmennyezet feletti tér tetszőleges helyen hozzáférhetővé válik, így könnyen elvégezhetők a szerelési és karbantartási munkák.
- Az AMF álmennyezet rendszernél valamennyi felületképzés alkalmazható.
- A négyzetes vagy panel formájú raszterek révén nagy a méretszabadság.
- A különféle szerelvények - világítótestek, hangszórók, anemosztátok - könnyen beépíthetőek.
